Kesici uç nasıl seçilir? Atölyede 6 adımda ISO kod, geometri ve kalite
Kesici uç nasıl seçilir? Raftaki kutuyu parçaya uydurmak 20 parçada biter. Sıra tersinedir: malzeme, operasyon, form, kod, radyüs, kalite.
Atölyede “elimde şu uç var, bir dene” ile başlayan işler genelde 15–20 parçada biter. Katalogda doğru duran kalite, yanlış form ve kırıcıyla birleşince kenar renk atar; sonra herkes ucu suçlar. Kesici uç nasıl seçilir sorusunun cevabı markayı değiştirmek değil. Sıra var: malzeme, operasyon, form, ISO kod, radyüs, kalite. Bu yazıda o sırayı atölye dilinde, ZCC-CT kodlarıyla yazıyoruz.
- CNMG120408 bir cümledir — her harfi ayrı karar.
- Çelikte YBC252, paslanmazda YBG205, alüminyumda YD101. Kaliteyi formdan önce kilitlemeyin; malzemeden sonra kilitleyin.
- Talaş uzuyorsa kaliteyi değiştirmeyin. Kırıcı–ap bandını kaçırmışsınızdır.
- Düz silindirde CNMG, profilde DNMG, dar omuzda VNMG. Tek uçla üçünü yapmak üçünü de vasat yapar.
Neden çoğu atölyede kesici uç nasıl seçilir sorusu tersinden başlar
Raflarda en çok CNMG120408 durur. Çünkü herkesin tutucusu ona göre. Parça 42CrMo4 mil de olsa, 304 paslanmaz da olsa, Al7075 de olsa aynı kutu açılır. Uç bitince de “kalite kötü” denir.
Ters sıra, eldeki ucu parçaya uydurmaktır. Doğru sıra, parçayı uca tarif etmektir. Sandvik’in seçim sayfası da aynı mantıkla kurulur: geometri, kalite, şekil, boyut, radyüs. Fark şu: biz bunu ZCC-CT stoğu ve Türkiye atölyesinin gerçek parametreleriyle konuşuyoruz — katalog resmi değil, tezgah başı.
Kesici uç nasıl seçilir: 6 adımlık sıra
1. Malzemeyi ISO grubuna koyun
Uç seçiminin ilk harfi form değil, malzeme grubudur. ISO 513 bunu altı renkle ayırır. Yanlış gruba doğru görünen bir uç, 10 parçada soyulur.
| Grup | Malzeme | ZCC-CT kalite (başlangıç) | Not |
|---|---|---|---|
| P | Çelik · C45, 42CrMo4, 4140 | YBC252 | Finişte YBC151, kesintili kabada YBC351 |
| M | Paslanmaz · 304, 316 | YBG205 | YBC burada yapışır (BUE) |
| K | Döküm · GG, GGG | YBD152 | Aşındırıcı; köşe açısını büyük tutun |
| N | Alüminyum, bakır | YD101 | Kaplamasız, cilalı, pozitif |
| S | Inconel, titanyum | YBS103 | Düşük Vc, kararlı f, bol soğutma |
| H | Sertleştirilmiş çelik | CBN / seramik | “YBC’yi yavaşlatayım” değil |
Malzeme grubu oturmadan torna elması seçmek, lastik ebadını araca bakmadan söylemektir.
2. Operasyonu kaba, orta, finiş diye ayırın
Aynı malzeme üç ayrı uç ister. Tek uçla üçünü yapmak üçünü de vasat yapar.
| Kaba | Orta | Finiş | |
|---|---|---|---|
| ap | 2,5–4 mm | 1,5–2,5 mm | 0,3–1,0 mm |
| f | 0,30–0,45 | 0,22–0,32 | 0,10–0,20 |
| Kırıcı | PM / GH | PM | FM / EM |
| Radyüs | 08–12 | 08 | 04 |
“Güvenli” diye kaba kırıcıda 1,2 mm almak talaşı kırmaz. Talaş kırılmazsa kaplama sürtünür. 42CrMo4 milde bunu her hafta görüyoruz — ayrıntısı talaş yazısında.
3. Formu (köşe açısını) seçin
| Form | Açı | Köşe | Ne zaman |
|---|---|---|---|

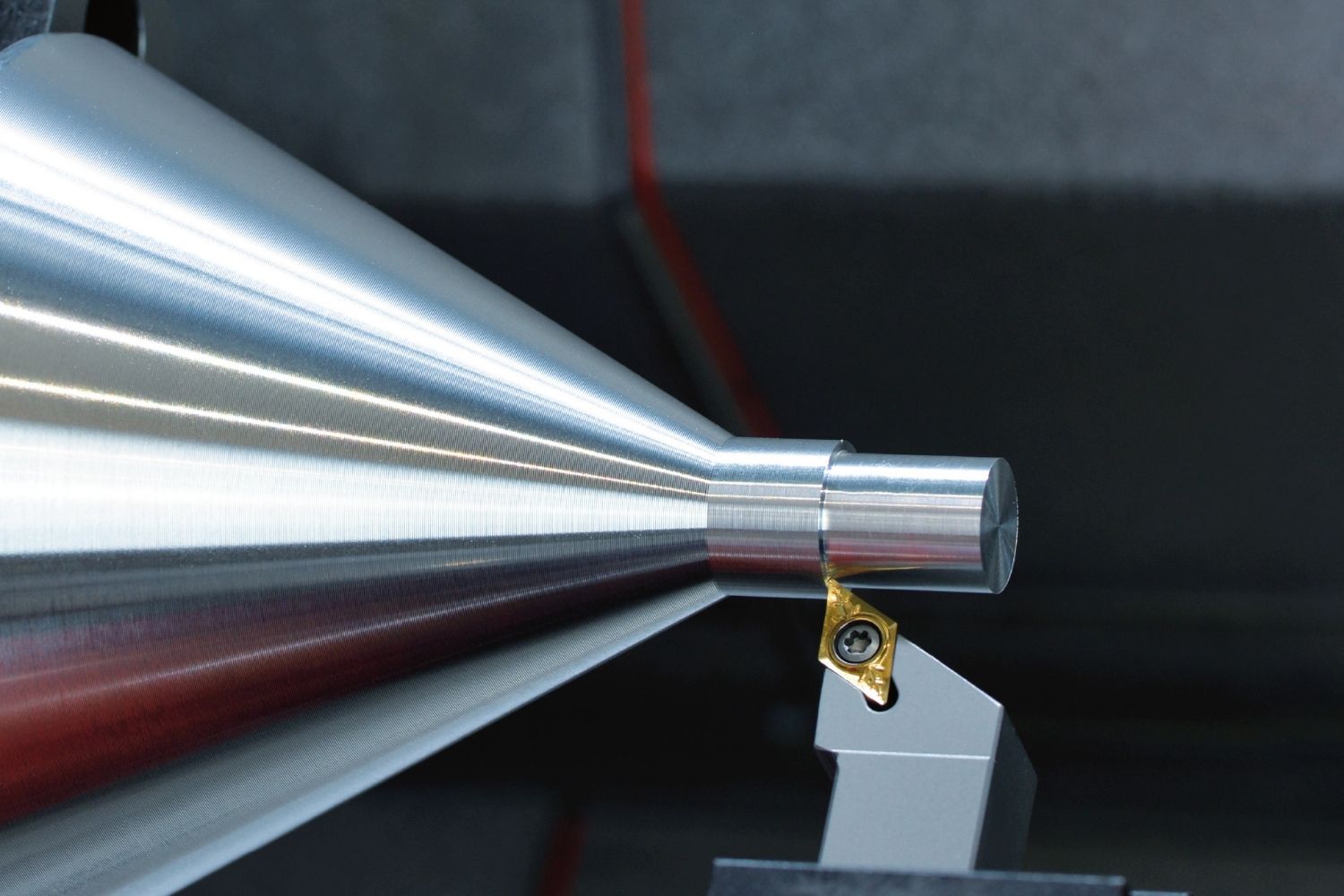

| CNMG | 80° baklava | 4 | Düz silindir, alın, kaba ve orta. Stok ucu. |
| DNMG | 55° baklava | 4 | Profil, kopya, eğimli omuz. |
| WNMG | 80° trigon | 6 | CNMG kadar kenar, daha ucuz köşe maliyeti. |
| TNMG | 60° üçgen | 6 | Genel amaç, ekonomi. |
| VNMG / VCMT | 35° yaprak | 2–4 | Dar omuz, detay. Kenar zayıf. |
| SNMG | 90° kare | 8 | En güçlü kenar. Profile girmez. |
| RNMG | yuvarlak | — | Zor malzeme, yüksek f. Düz duvar bırakmaz. |
Tutucunuz C yuva ise DNMG takamazsınız. Önce tutucuya bakın, sonra formu seçin. Yeni hat kuruyorsanız 80° baklava ile başlamak hâlâ en ucuz stoğu verir.
4. ISO kodunu okuyun: kesici uç nasıl seçilir
CNMG120408 örneğinde:
- C — form, 80° baklava
- N — boşluk 0°, negatif, çift yüz
- M — tolerans sınıfı
- G — silindirik delik, çift yüz kırıcı
- 12 — kenar 12,7 mm
- 04 — kalınlık 4,76 mm
- 08 — köşe radyüsü 0,8 mm
Arkasındaki -PM talaş kırıcıdır, YBC252 kalitedir. Kodun yarısını okuyup “12’lik uç” demek, reçetenin sadece dozunu okumaktır. Kesici uç nasıl seçilir sorusunun yarısı bu harflerde durur.
5. Köşe radyüsü ve talaş kırıcı
Radyüs büyüdükçe kenar güçlenir, yüzey izi büyür, radyal kuvvet artar. Titreşim varsa radyüsü küçültün — ilerlemeyi değil.
- 04 — finiş, ince cidar, titreşim riski
- 08 — orta iş, atölyenin varsayılanı
- 12 — kaba, yüksek f, sağlam tezgah
PM kırıcı 1,5–3 mm talaş ister. Siz 0,8 mm alıyorsanız talaş iplik olur. Kırıcıyı suçlamayın, bandı kaçırmışsınızdır. Aynı f’de daha iyi Ra için ilerlemeyi kesmeyin; wiper kullanın. Parlak yüzey gereken işlerde sermet uç karbürden daha temiz iz bırakır.
6. Kaliteyi malzemeye kilitleyin
Form ve kırıcı oturduktan sonra kalite gelir. Tersi sık yapılır: kalite değiştirilir, geometri aynı kalır. Kenar yine soyulur. Bu noktada kesici uç nasıl seçilir diye kaliteyi başa almak, sıralamayı bozar.
- CVD (YBC) — çelik, kalın kaplama, sürekli kesme
- PVD (YBG) — paslanmaz, daha keskin kenar, yapışmaya direnç
- Kaplamasız cilalı (YD) — alüminyum; kaplama talaşı yapıştırır
Parametre bandı için güvenli başlangıç rehberine bakın. Teknik veriler: Genel Tornalama kataloğu (PDF).
Kesici uç nasıl seçilir: pozitif mi negatif mi?
N (0° boşluk) negatif uçtur: çift yüz, 4 veya 6 köşe, kaba ve orta iş. C / P pozitif uçtur: tek yüz, düşük kuvvet, ince cidar, iç çap, alüminyum.
İç çapta 20 mm’den dar delikte negatif CNMG zorlanır. Pozitif CCMT, DCMT veya VBMT’ye geçin. Köşe maliyeti yükselir; kırılan parça maliyeti daha çok yükselir.
Kaliteyi değiştirmeden önce talaşa bakın. Talaş kırılmıyorsa sorun YBC252 değildir.
Kesici uç nasıl seçilir yanlışsa atölyede ne görünür
| Kenarda ne var | Muhtemel sebep | İlk hamle |
|---|---|---|
| Düzgün yanak aşınması | Normal ömür | Vc’yi biraz düşür veya daha dirençli kalite |
| Krater | Hız yüksek / soğutma yok | Vc düşür, hortumu kesme noktasına al |
| Yapışma (BUE) | Hız düşük, yanlış kalite | Paslanmazda YBG205, hızı yükselt — düşürme |
| Kenar sırtı soyulması | Kesintili kesme | Daha tok kalite, radyüs büyüt |
| Tek köşe kırılması | Tork, yuva, tutucu | Ucu değil, sıkmayı kontrol et |
| Uzun iplik talaş | Kırıcı–ap uyumsuz | ap’yi banda çek veya FM’ye geç |
Kesici uç nasıl seçilir yanlışsa kenar yalan söylemez. Paslanmazdaki yapışmanın ayrı hesabı BUE yazısında. Freze işi bu formlarla yapılmaz; orada freze takımları ayrı ailedir.
Sık sorulan sorular
Kesici uç nasıl seçilir, ilk bakılacak yer neresi?
Malzeme grubu. Çelikte YBC, paslanmazda YBG, alüminyumda YD. Formu malzeme oturduktan sonra, eldeki tutucuya göre seçin.
CNMG120408 ne demek?
C = 80° baklava, N = 0° negatif, M = tolerans, G = delikli çift yüz kırıcı, 12 = 12,7 mm, 04 = 4,76 mm, 08 = 0,8 mm radyüs. Atölyenin en çok stokladığı kod budur.
CNMG mi DNMG mi?
Düz silindir ve alın varsa CNMG. Eğim, kopya, omuz geçişi varsa DNMG. Tutucu yuvası formla aynı harf olmalı.
Talaş uzuyorsa kaliteyi değiştireyim mi?
Hayır. Uzayan talaş kırıcı–ap uyumsuzluğudur. PM 1,5–3 mm talaş ister. Kalite aynı kalsın.
Paslanmazda YBC252 neden tutmuyor?
YBC çelik kalitesidir. 304/316 kenara kaynak olur. PVD YBG205, biraz daha yüksek hız, soğutma kesme noktasında.
