CNMG, tornalamada en yaygın kullanılan negatif kesici uç formudur: 80° eşkenar dörtgen (baklava), çift yüzlü, delikli. Bu sayfada CNMG kodunun nasıl okunduğunu, ölçü tablosunu, talaş kırıcı seçeneklerini kesme parametreleriyle birlikte ve hangi tutucuya takıldığını bulacaksınız. Tüm veriler ZCC-CT Genel Tornalama kataloğundandır.
Boy → 0903 · 1204 · 1606
Köşe → 4 kullanım
CNMG kodu nasıl okunur?
ISO 1832 standardına göre her harf ve rakamın anlamı vardır. Örnek: CNMG120408-PM YBC252
| Bölüm | Anlamı |
|---|---|
| C | Form: 80° eşkenar dörtgen (baklava) |
| N | Boşluk açısı 0° — negatif, çift yüzlü kullanım |
| M | Tolerans sınıfı M (orta hassasiyet, en yaygın) |
| G | Ortadan delikli + iki yüzünde talaş kırıcı |
| 12 | Kenar uzunluğu grubu (12 → I.C 12,7 mm) |
| 04 | Kalınlık grubu (04 → 4,76 mm) |
| 08 | Köşe radyüsü: 0,8 mm (04 → 0,4 · 12 → 1,2 · 16 → 1,6) |
| -PM | Talaş kırıcı geometrisi (aşağıdaki tabloya bakın) |
| YBC252 | Karbür kalitesi (malzemeye göre seçilir) |

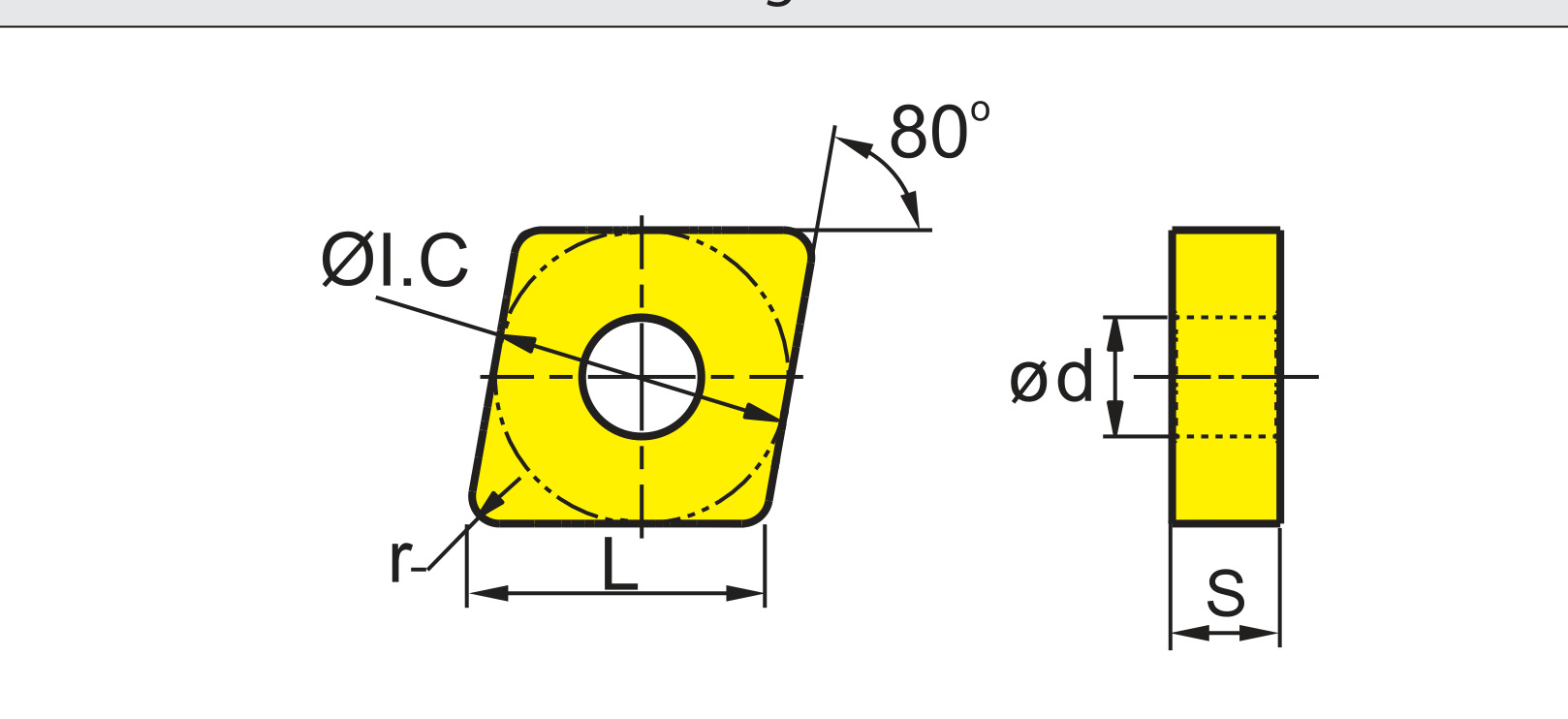

CNMG ölçü tablosu
| Boy | L — kenar (mm) | I.C — daire çapı (mm) | S — kalınlık (mm) | d — delik (mm) |
|---|---|---|---|---|
| 09 03 | 9,7 | 9,525 | 3,18 | 3,81 |
| 12 04 | 12,9 | 12,7 | 4,76 | 5,16 |
| 16 06 | 16,1 | 15,875 | 6,35 | 6,35 |
CNMG talaş kırıcı seçimi ve kesme parametreleri
Aşağıdaki değerler CNMG120408 (0,8 mm radyüs) boyu içindir; ap = kesme derinliği, f = ilerleme.
| Kırıcı | Kullanım | ap (mm) | f (mm/dev) |
|---|---|---|---|
| -PM | Orta ve kaba işleme — çelikte standart tercih | 0,5–5,5 | 0,15–0,50 |
| -DM | Orta/kaba, çelik ve döküm | 0,5–5,5 | 0,15–0,50 |
| -EM | Kaba işleme, yüksek talaş hacmi | 0,5–5,7 | 0,15–0,45 |
| -NM | Orta işleme; süper alaşım uygulamaları | 0,2–4,0 | 0,10–0,50 |
| -WG | Wiper: aynı ilerlemede daha iyi yüzey | 0,5–5,0 | 0,15–0,70 |
| -ADF | İnce/orta finish | 0,5–3,0 | 0,10–0,40 |
| -DF | İnce (finish) işleme | 0,3–1,5 | 0,10–0,40 |
| -EF | İnce işleme, düşük kesme kuvveti | 0,5–2,5 | 0,05–0,25 |
| -SF | Süper ince, ince cidarlı parçalar | 0,1–1,5 | 0,10–0,35 |
Köşe radyüsü ilerlemeyi sınırlar: genel kural olarak f ≤ radyüsün yarısı. 0,8 mm radyüste 0,4 mm/dev üzerine çıkmak yüzeyi bozar ve kenarı zorlar. Kaba pasoda radyüsü büyütün (1,2–1,6), finişte küçültün (0,4).
CNMG kalite seçimi: hangi malzemede hangisi?
| Malzeme | ISO | ZCC-CT Kaliteleri |
|---|---|---|
| Çelik | P | YBC252 YBC152 YBC352 YBC103 |
| Paslanmaz çelik | M | YBM253 YBM153 YBG205 |
| Dökme demir | K | YBD152 YBD102 |
| Alüminyum, demir dışı | N | YD101 YD201 |
| Süper alaşım (Inconel, Ti) | S | YBS103 YBG105 |
| Sertleştirilmiş çelik | H | YBG102 YBG101 |
| Finish — cermet | — | YNT251 YNG151 · bkz. sermet uç |
CNMG hangi takım tutucuya takılır?
Negatif CNMG uçları kama veya vida bağlantılı tutuculara takılır. Kataloğdaki uyumlu aileler ve yanaşma açıları (Kr):
| Tutucu | Kr açısı | Kullanım |
|---|---|---|
| PCLNR/L | 95° | Dış tornalama — en yaygın |
| DCLNR/L | 95° | Dış tornalama, alternatif bağlama |
| MCLNR/L | 95° | Dış tornalama, kama bağlantılı |
| PCBNR/L | 75° | Alın ve dış tornalama |
| MCBNR/L | 75° | Ağır kaba işleme |
| A***-PCLNR/L | 95° | İç tornalama barası (delik içi) |
R sağ, L sol yönlü tutucuyu belirtir. İç tornalamada takım çıkıntısı kritiktir — chatter azaltma rehberimize bakın. Tüm ölçü ve sipariş kodları için Genel Tornalama kataloğu (PDF, 380 sayfa); kalite açıklamaları için ZCC-CT Europe kalite tablosu.
Sık Sorulan Sorular
CNMG ile DNMG arasındaki fark nedir?
Köşe açısı: CNMG 80°, DNMG 55°. CNMG’nin köşesi daha güçlüdür, kaba işlemede uzun ömür verir; DNMG dar açısıyla profilli ve eğimli yüzeylere girer. Ayrıntı: baklava elmas (DNMG/KNUX).
Bir CNMG ucun kaç köşesi kullanılır?
Dört. Çift yüzlü (negatif) olduğu için her yüzde iki kullanılabilir köşe vardır. Bu, köşe başına maliyeti tek yüzlü uçlara göre belirgin şekilde düşürür.
CNMG120408 mi CNMG120404 mü almalıyım?
Son iki hane köşe radyüsüdür: 08 = 0,8 mm, 04 = 0,4 mm. Kaba pasoda ve yüksek ilerlemede 0,8 (hatta 1,2) tercih edilir — kenar daha güçlüdür. İnce finiş, ince cidar ve hassas köşelerde 0,4 daha uygundur.
Aynı uç hem çelikte hem paslanmazda kullanılır mı?
Form aynı olsa da kalite farklıdır: çelikte YBC252 gibi CVD kaplamalı P kalitesi, paslanmazda YBG205/YBM253 gibi M kalitesi kullanılır. Yanlış kalite uç ömrünü yarıya indirebilir. Kararsızsanız malzemenizi bize iletin.
Orijinal ZCC-CT CNMG ucunu nereden alabilirim?
Toksan, 2004’ten beri ZCC-CT Türkiye yetkili distribütörüdür; CNMG aileleri farklı talaş kırıcı ve kalitelerle stoktan sevk edilir. Diğer formlar için torna elması rehberi ve kesici uç çeşitleri sayfalarına bakın.
Aradığınız CNMG kodunu (ör. CNMG120408-PM YBC252) iletin; stok durumunu ve fiyatını aynı gün bildirelim. Kod bilmiyorsanız malzeme ve işlem tipini söylemeniz yeterli.
