Baklava Formlu Kesici Uç Çeşitleri (DNMG · KNUX)
Atölyede baklava elmas denen uçlar, baklava dilimi gibi uzun eşkenar dörtgen formlu tornalama uçlarıdır. Bu formun ISO’daki karşılığı DNMG (55°) ailesidir; kaba tornalamada kullanılan bıçak tipi KNUX da aynı ailenin güçlü üyesidir. Toksan, ZCC-CT baklava elmas çeşitlerini stoktan sunar.
Kaba tornalama → KNUX bıçak tipi
Yakın akraba → CNMG 80°
Baklava formu neden 55°?
Baklava elmasın 55°’lik dar köşesi, ucun hem dış çapta hem de profilli (eğimli, kavisli) yüzeylerde çalışmasına izin verir — kopya tornalamanın standart formu olması bundandır. Köşe açısı büyüdükçe (CNMG’nin 80°’si gibi) kenar güçlenir ama uç profile giremez; küçüldükçe (VNMG 35°) detaya girer ama kenar zayıflar. DNMG ikisinin dengesidir.
| Form | Köşe Açısı | Güçlü Yanı | Örnek ZCC-CT Ucu |
|---|---|---|---|
| DNMG (baklava 55°) | 55° | Profil ve kopya tornalama; çift yüzlü, 4 köşe kullanım | DNMG150608-FM YBG205 |
| KNUX (bıçak tipi) | 55° | Kaba tornalamada yüksek talaş hacmi, güçlü bağlama | KNUX160405R11 YBC252 |
| CNMG (80°) | 80° | Kaba/orta işlemede dayanıklı köşe | CNMG120408-PM YBC252 |
| VNMG / VCGX (35°) | 35° | İnce detay, dar profil, düşük kesme kuvveti | VCGX160404-LH YD101 |

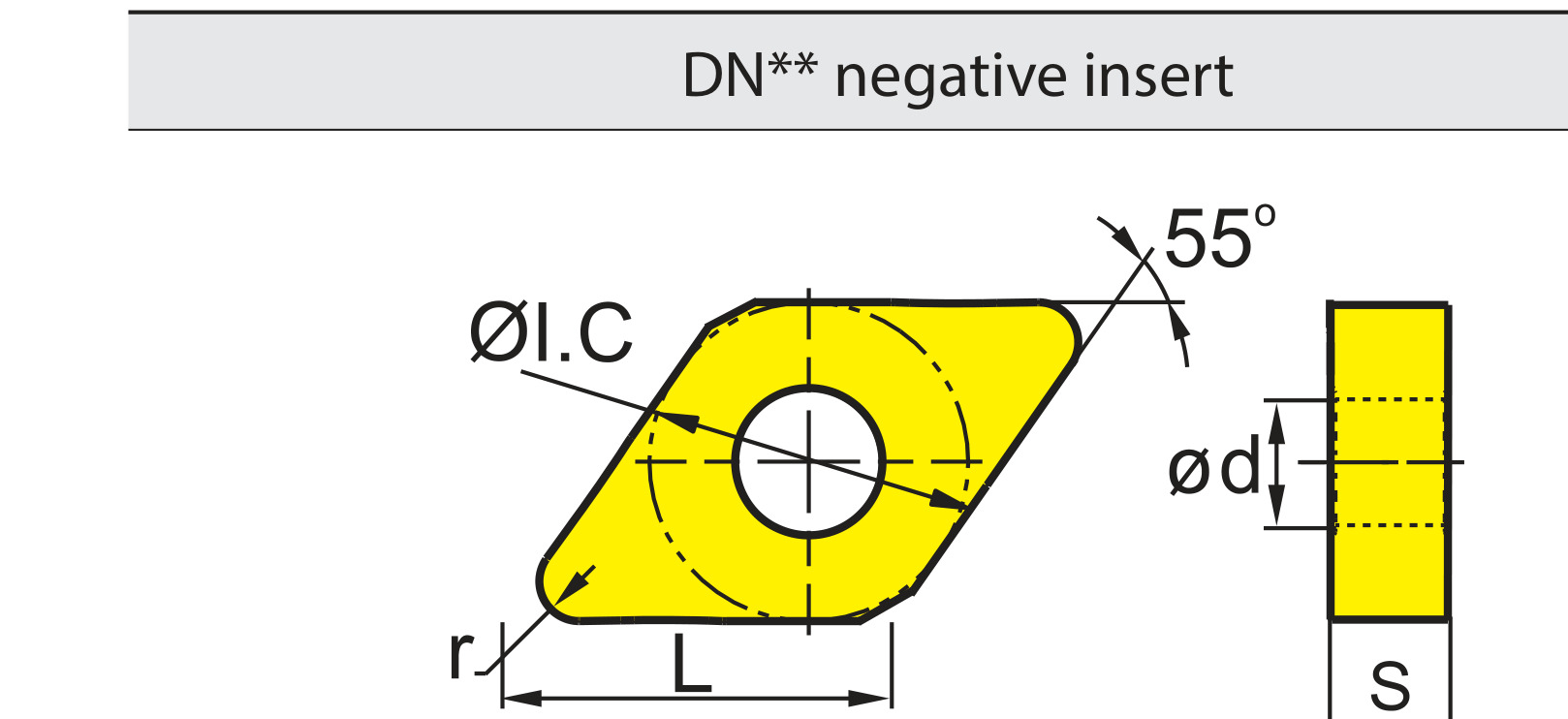

DNMG150608 örneğinde: D = form (55° baklava), N = boşluk açısı (0°, çift yüzlü), 15 = kenar uzunluğu, 06 = kalınlık, 08 = köşe radyüsü (0,8 mm). Radyüs büyüdükçe kenar güçlenir ve yüzey izi büyür; ince işlerde 04, kaba işlerde 08–12 tercih edilir. KNUX’ta sondaki R/L ucun sağ/sol yönünü gösterir.
Hangi malzemede hangi kalite?
Form seçiminden sonra sıra kalitededir: çelikte YBC252, paslanmazda YBG205, süper alaşımlarda YBS103, alüminyumda YD101. Ayrıntılı malzeme-kalite tablosu torna elması rehberimizde; parlak yüzey gereken finiş işleri için sermet uçlara bakın.
Sık Sorulan Sorular
Baklava elmasın kaç köşesi kullanılır?
DNMG çift yüzlüdür: her yüzde 2 olmak üzere toplam 4 köşe kullanılır. KNUX ise tek yüzlü bıçak tipidir ve R (sağ) / L (sol) yönlü çalışır — köşe sayısı azdır ama kaba pasoda çok daha yüksek yük taşır.
DNMG mi CNMG mi seçmeliyim?
Parçada eğimli/profilli bölgeler varsa DNMG’nin 55°’lik ucu profile girer — baklava elmasın asıl gücü budur. Düz silindirik yüzeyler ve alın tornalama ağırlıklıysa CNMG’nin 80°’lik güçlü köşesi daha uzun ömür verir. Operasyona göre ayırın.
KNUX ne zaman tercih edilir?
Yüksek talaş hacimli kaba tornalamada: bıçak tipi geometri, kama ile üstten güçlü bağlanır ve darbeli/kesintili kesimde uç yuvasından oynamaz. Vagon tekeri, mil taslağı gibi ağır işlerin klasiğidir.
Orijinal ZCC-CT baklava elması nereden alabilirim?
Toksan, 2004’ten beri ZCC-CT Türkiye yetkili distribütörüdür; DNMG/KNUX/CNMG aileleri farklı talaş kırıcı ve kalitelerle stokta. Teknik veriler için Genel Tornalama kataloğu (PDF).
Mevcut takım tutucunuzun kodunu iletin; uyumlu baklava elmas seçeneklerini stok ve fiyat bilgisiyle aynı gün bildirelim.
