İç tornalama operasyonlarında yüzey kalitesini düşüren, takım ömrünü dramatik şekilde azaltan ve ölçü hassasiyetini bozarak hurda oranlarını artıran en kritik problemlerden biri olan titreşim yani chatter, özellikle derin delik işleme ve yüksek L/D oranına sahip baralarla çalışırken kontrol altına alınmadığında üretim maliyetlerini doğrudan yukarı çeken bir risk faktörü haline gelir ve bu noktada birçok üretici aslında sorunun kök nedenini yanlış yerde aradığı için gereksiz takım değişimi, yanlış parametre ayarı ya da hatalı proses yorumlarıyla zaman ve para kaybı yaşar.

Titreşim mekanizmasını anlamadan çözüm üretmek mümkün değildir çünkü chatter, basit bir “makine sallanması” değildir; kesme kuvvetleri ile sistemin doğal frekansının çakışması sonucu oluşan regenerative vibration mekanizmasıdır ve bu konu üzerine yapılan teknik çalışmalar, örneğin machining vibration research literatüründe açık şekilde gösterildiği üzere, kesme sırasında bir önceki devirden kalan dalgalı yüzeyin yeni kesme kuvvetini modüle etmesiyle büyüyen bir geri besleme döngüsüdür.

Benim sahada gördüğüm en tipik senaryo şudur: Operatör yüzey pürüzlülüğünün arttığını fark eder, ilerlemeyi düşürür, deviri azaltır, hatta bazen kesme derinliğini değiştirir fakat titreşim hala devam eder çünkü sistemin yapısal rijitliği, takım çıkıntısı ve bağlama kalitesi doğru analiz edilmemiştir; işte bu yazıda tam olarak bu üçlü dengeyi, yani Takım Çıkıntısı – Bağlama – Parametre Üçgeni kavramını detaylı şekilde ele alacağız 😊

Dış Tornalama mı Daha Kolay, İç Tornalama mı Daha Riskli?

İç tornalama ile dış tornalama arasındaki temel fark, kesme kuvvetinin etki ettiği sistem rijitliğidir çünkü dış tornalamada takım tutucu genellikle daha kısa ve daha rijit yapıdadır, oysa iç tornalamada baranın uzama boyu arttıkça sistem bir kiriş gibi davranır ve esneme miktarı dramatik şekilde yükselir.

Kiriş teorisi açısından baktığımızda, elastik sapmanın yaklaşık olarak uzunluğun küpü ile arttığını biliyoruz ve bu durum mühendislik mekanik literatüründe, örneğin beam deflection theory kaynaklarında açıkça gösterilmiştir; yani çıkıntı boyunu iki katına çıkardığınızda sapma yaklaşık sekiz kat artabilir ve bu da iç tornalamayı dış tornalamaya kıyasla çok daha hassas hale getirir.

Aşağıdaki tablo, iç ve dış tornalama arasındaki temel farkları özetler:

Bu tabloyu basit görmeyin çünkü üretimde yaşanan problemlerin büyük kısmı aslında bu yapısal farktan kaynaklanır ve doğru analiz edildiğinde çözümün çoğu zaten görünür hale gelir.

Takım Çıkıntısı: Görmezden Gelinen En Büyük Çarpan 📏

Takım çıkıntısı yani L/D oranı chatter oluşumunda en baskın faktördür ve genel mühendislik yaklaşımında L/D oranı 4’ün altındaysa sistem nispeten stabil kabul edilirken, 6’yı geçtiğinde risk ciddi şekilde artar ve 8 üzeri oranlarda titreşim neredeyse kaçınılmaz hale gelir eğer özel sönümlemeli baralar kullanılmıyorsa.

Sahada yaşadığım bir örneği paylaşayım; derin bir hidrolik silindir gövdesi işlenirken operatör sürekli kesici uç değiştiriyordu çünkü yüzey dalgalanması oluşuyordu ve takım kırılıyordu, fakat analiz ettiğimizde baranın L/D oranı 9 civarındaydı ve klasik karbür bara kullanılıyordu, sönümlemeli anti vibration boring bar kullanıldığında aynı parametrelerde yüzey kalitesi dramatik şekilde iyileşti ve takım ömrü yaklaşık iki kat arttı 😊

Burada kritik nokta şu:

Takım çıkıntısını azaltmak, parametre düşürmekten daha etkili bir çözümdür.

Eğer çıkıntıyı azaltamıyorsanız şu seçenekler devreye girer:

✔ Daha büyük çaplı bara kullanmak
✔ Karbür gövdeli ya da sönümlemeli bara tercih etmek
✔ Kesme derinliğini azaltmak
✔ Kesme hızını sistem frekansından uzaklaştırmak

Bağlama Kalitesi: Rijitlik Zincirinin Zayıf Halkası 🔩

Birçok üretici sadece takıma odaklanır fakat bağlama kalitesi, özellikle aynanın sıkma kuvveti ve punta desteği gibi unsurlar chatter davranışını doğrudan etkiler çünkü kesme kuvvetleri yalnızca takım tarafında değil, iş parçası tarafında da elastik deformasyon yaratır.

İş parçası ince cidarlıysa ya da uzun bir milden bahsediyorsak, destekleme yöntemini gözden geçirmek gerekir ve bu noktada workholding and vibration control üzerine yayınlanan teknik rehberlerde belirtildiği gibi, rijit bağlama çoğu zaman parametre ayarından daha kritik olabilir.

Bir metafor yapalım: İç tornalama sistemi bir gitar teli gibidir 🎸; eğer tel çok gevşekse titreşim büyür, çok gerginse kırılabilir, doğru gerilim ve destek sağlandığında ise kontrollü bir titreşim olur ama rahatsız edici bir rezonans oluşmaz.

Parametre Üçgeni: Devir – İlerleme – Kesme Derinliği 📐

Şimdi gelelim üçüncü köşeye: kesme parametreleri.

Titreşim oluştuğunda operatörün ilk refleksi genellikle ilerlemeyi düşürmek olur fakat her zaman doğru çözüm bu değildir çünkü chatter frekansı ile spindle devrinin ilişkisi lineer değildir ve bazı durumlarda deviri artırmak titreşimi azaltabilir, bu konu üzerine yapılan stability lobe diagram çalışmaları, örneğin stability lobe diagrams explained analizlerinde detaylı şekilde anlatılır.

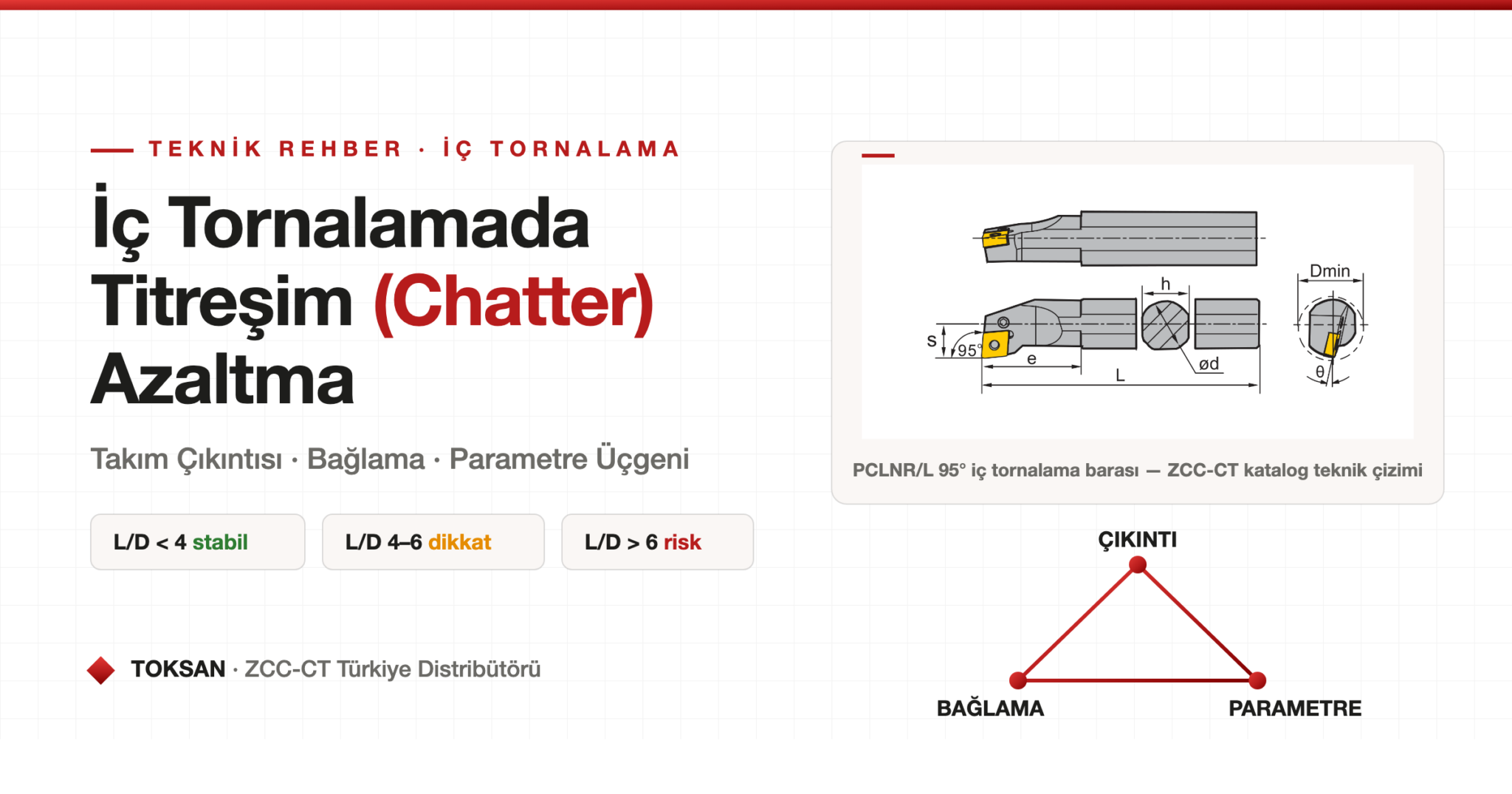

Basit bir diyagram ile düşünelim:

        TAKIM ÇIKINTISI
               ▲
               │
               │
BAĞLAMA ◄──────┼──────► PARAMETRE
               │
               │

Bu üçgenin bir köşesini değiştirdiğinizde diğer iki köşe mutlaka etkilenir çünkü sistem dinamik bir bütündür ve tek bir değişken üzerinden çözüm üretmek çoğu zaman yetersiz kalır.

Chatter’ı Bastırmak Değil, Yönetmek Gerekir 🧠

Titreşimi tamamen yok etmek her zaman mümkün değildir fakat onu stabil ve kontrol edilebilir bir seviyeye indirmek mümkündür ve burada asıl ustalık, sistemin doğal frekansını anlamak, takım çıkıntısını minimize etmek ve parametreleri bilinçli şekilde optimize etmektir.

Ben üretimde şu yaklaşımı benimsiyorum:

1️⃣ Önce mekanik rijitliği maksimum yap
2️⃣ Sonra parametre optimizasyonu yap
3️⃣ En son mikro ayarlarla yüzey kalitesini rafine et

Bu sırayı tersine çevirirseniz genellikle sonuç alamazsınız.

Titreşimle Savaşma, Onu Anla 🎯

İç tornalamada chatter problemi, basit bir parametre hatasından ibaret değildir; sistem dinamiği, takım geometrisi, bağlama kalitesi ve kesme parametrelerinin etkileşiminden doğan kompleks bir davranıştır ve doğru analiz edilmediğinde üretim maliyetlerini görünmez şekilde yükseltir.

Takım çıkıntısını kontrol etmek, bağlamayı güçlendirmek ve parametreleri stability mantığıyla ayarlamak, titreşimi dramatik şekilde azaltır ve yüzey kalitesi ile takım ömründe ciddi iyileşme sağlar 😊

Sık Sorulan Sorular ❓

1. L/D oranı kaç olmalı?
Genelde 4’ün altı güvenlidir, 6 üzeri risklidir.

2. Deviri artırmak chatter’ı azaltır mı?
Bazı durumlarda evet, stability loblarına bağlıdır.

3. Sönümlemeli baralar gerçekten işe yarar mı?
Uzun çıkıntılarda belirgin fark yaratır.

4. İlerlemeyi düşürmek her zaman çözüm mü?
Hayır, bazen titreşimi artırabilir.

5. Bağlama tipi yüzeyi etkiler mi?
Evet, iş parçası rijitliği kritik faktördür.

6. Karbür bara mı çelik bara mı?
Uzun çıkıntıda karbür tercih edilir.

7. Soğutma sıvısı chatter’ı etkiler mi?
Dolaylı olarak kesme kuvvetini etkileyebilir.

8. Titreşim takım kırılmasına neden olur mu?
Evet, mikro çatlakları hızlandırır.

9. İnce cidarlı parçada çözüm nedir?
Destekleme ve düşük kesme kuvveti.

10. Stability lobe diyagramı şart mı?
İleri seviye optimizasyonda evet.
